实验题目

VLAN实验

实验目的

掌握VLAN配置方法

实验说明

截屏只是记录一下实验结果，应尽量缩小，可以大致看清楚就可以了。注意实验开始前重启交换机：#reload

预备知识

  • 两台交换机之间采用干道(trunk)端口连接，干道端口属于所有VLAN。非干道端口为普通VLAN接口(主机端口)，默认为VLAN 1。
  • 进入干道的帧需要封装VLAN ID，使得接收方可以知道该帧来自哪个VLAN。从干道收到的没有封装VLAN ID的帧属于Native VLAN，默认为VLAN 1。

配置举例

  • 启动VLAN 10(config)#vlan 10
  • 把接口f0/5配置为VLAN 10接口(config)#interface f0/5(config-if)#switchport access vlan 10
  • 把接口f0/24配置为干道接口(config)#interface f0/24(config-if)#switchport mode trunk
  • 显示VLAN（不显示trunk接口）#show vlan
  • 一般来说，取消某个配置在原来的语句前加上no和空格，但是不能取消switchport mode trunk而是先用(config-if)#switchport mode access重新设置为主机端口。
  • 交换机不一定有f0/5等接口, 用#show interface查看一下接口名

实验任务

发送：用anysend发帧，选择实验网网卡（接口），修改MAC DA或MAC SA，然后发送（可以设置周期发送）。

接收：用WireShark接收帧，选择实验网网卡，选择ARP协议，设置filter:eth.src==0001.0EC3.0F0E(改为源主机地址) 复杂filter:eth.src==0001.0EC3.0F0E or eth.dst==0002.DEF5.2D13

用命令ipconfig /all查出实验网网卡的MAC地址:

网卡 MAC地址
PC1 00-88-99-00-07-61
PC2 00-88-99-00-13-53
PC3 44-33-4C-0E-AD-C0
PC4 00-99-99-00-13-74

按下图配置VLAN

graph TB
switch--VLAN10---PC1
switch--VLAN20---PC2
switch--VLAN10---PC3
switch--VLAN20---PC4

PC1 分别向PC2、PC3和PC4发帧

哪些主机可以收到？

PC3

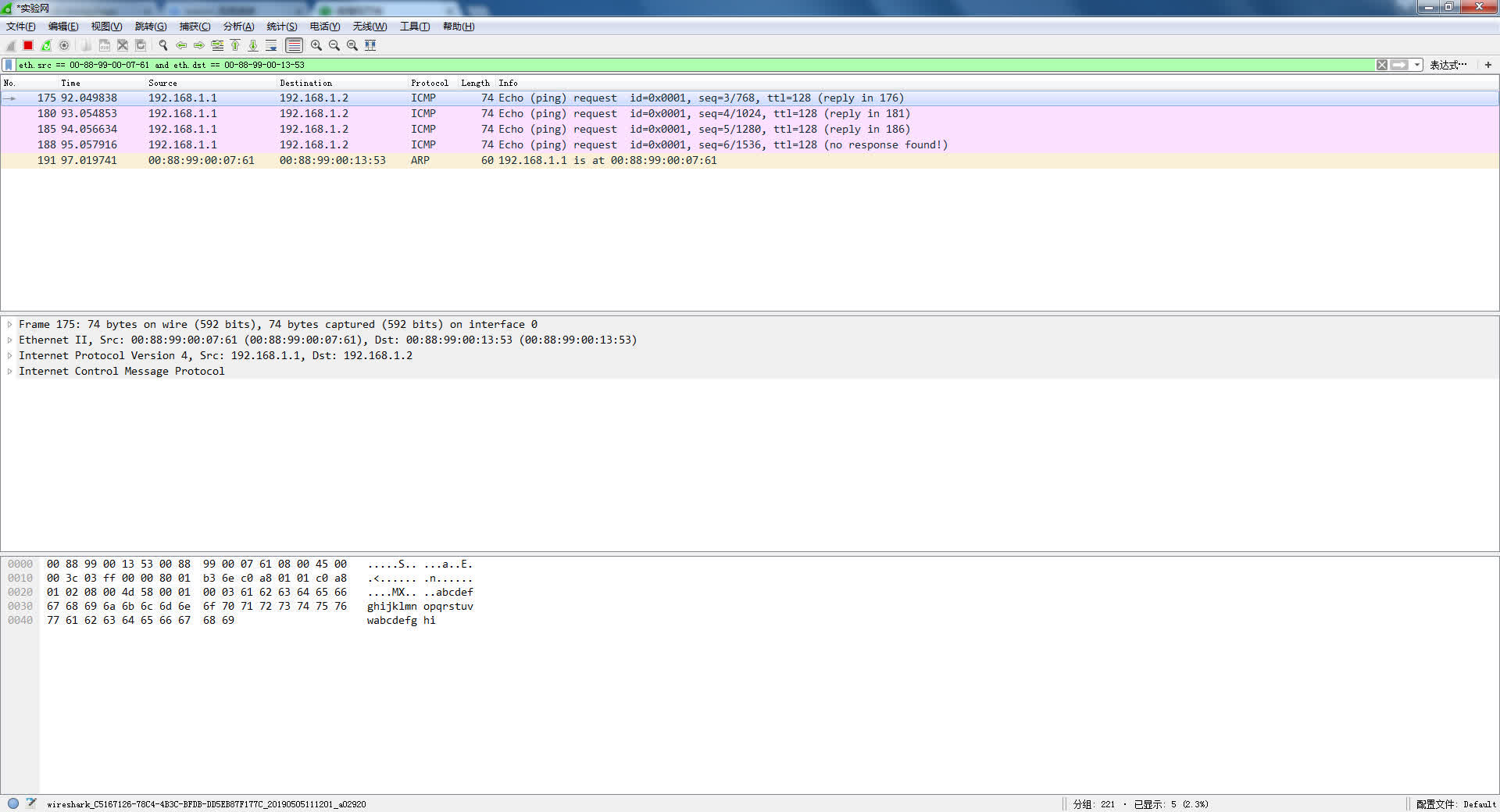

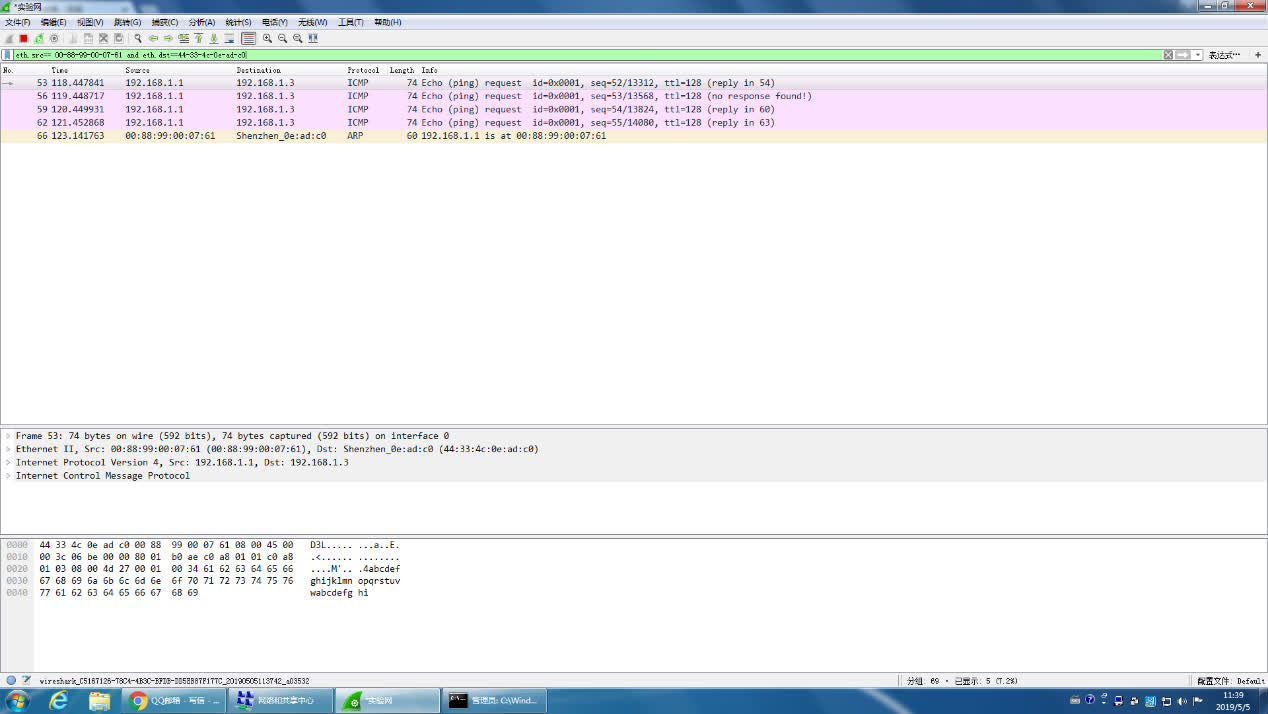

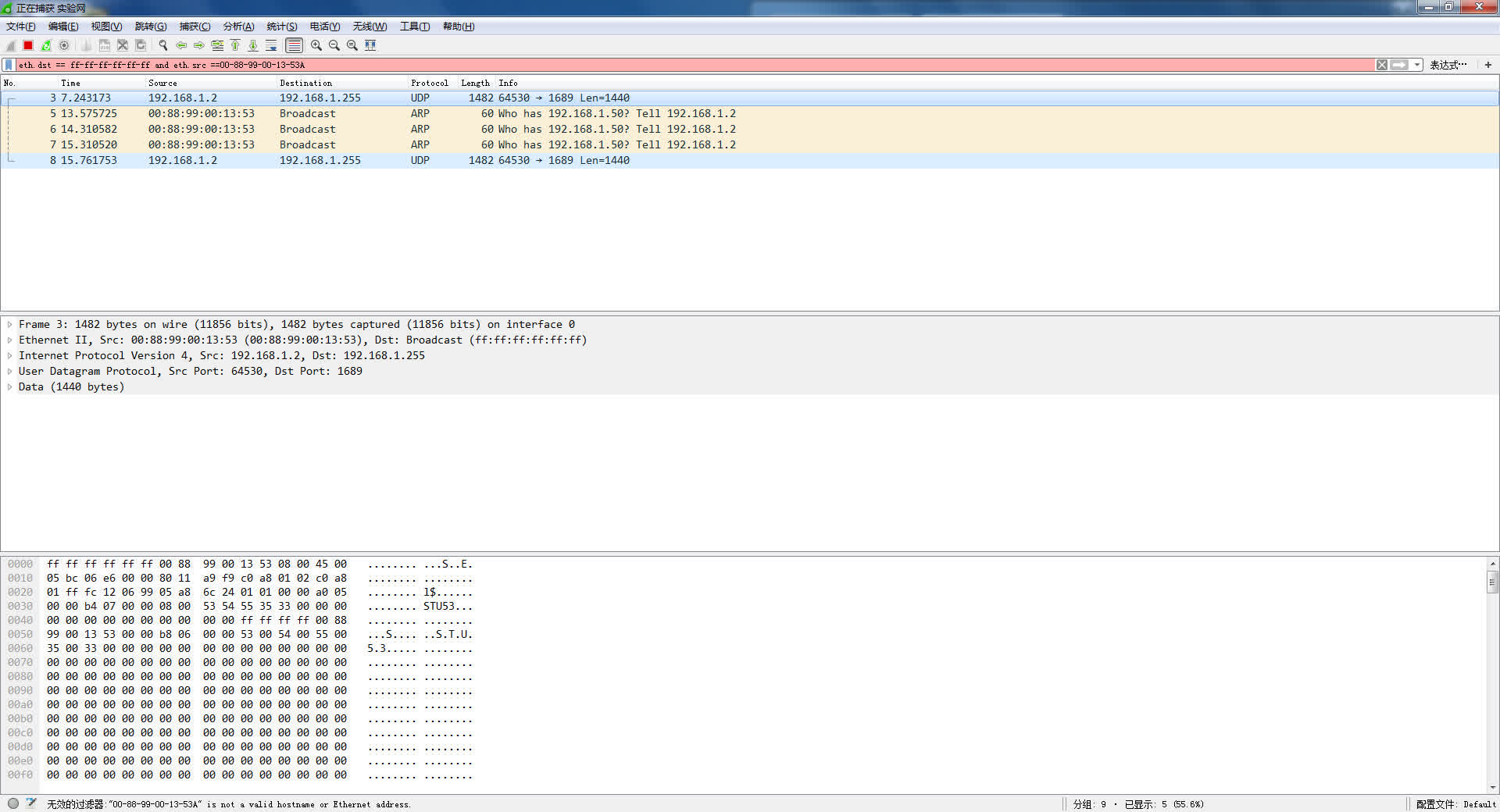

收到该帧的主机截屏WireShark：

PC2 发送广播帧

哪些主机可以收到？

PC2 PC4

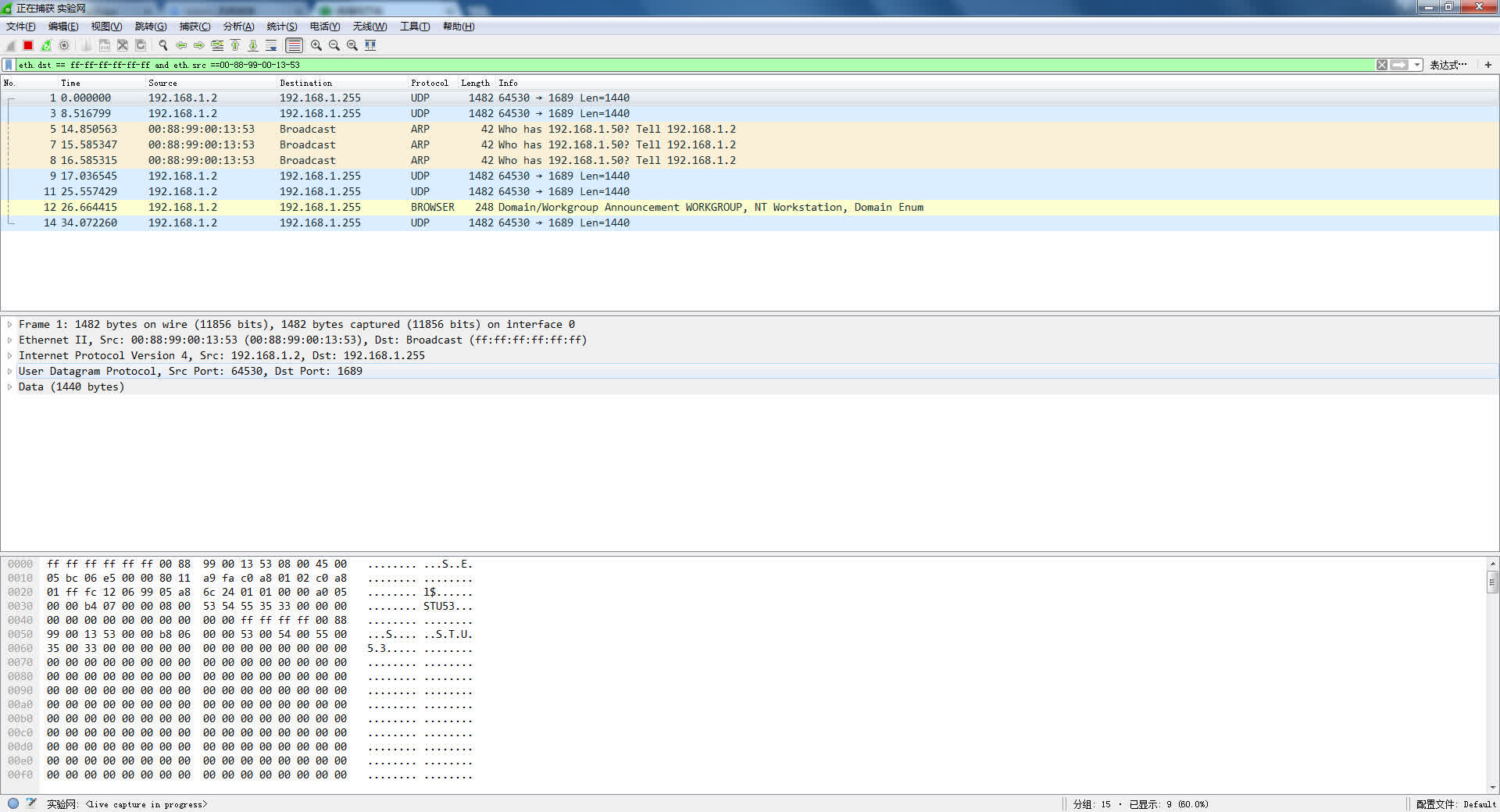

收到该帧的主机截屏WireShark

Switch#show vlan并截屏

分析实验结果

PC1、PC3属于同一个广播域，PC2、PC4属于同一个广播域，不同广播域之间发送的帧是收不到的。

按下图进行配置:

graph LR
PC1--VLAN10---switchA
PC2--VLAN20---switchA
switchA--TRUNK---switchB
switchB--VLAN10---PC3
switchB--VLAN20---PC4

PC1 分别向PC2、PC3和PC4发帧

哪些主机可以收到？

我们在这个实验里为PC1、PC2配置了VLAN10，为PC3、PC4配置了VLAN20，因此PC2收到（即和上图有区别）

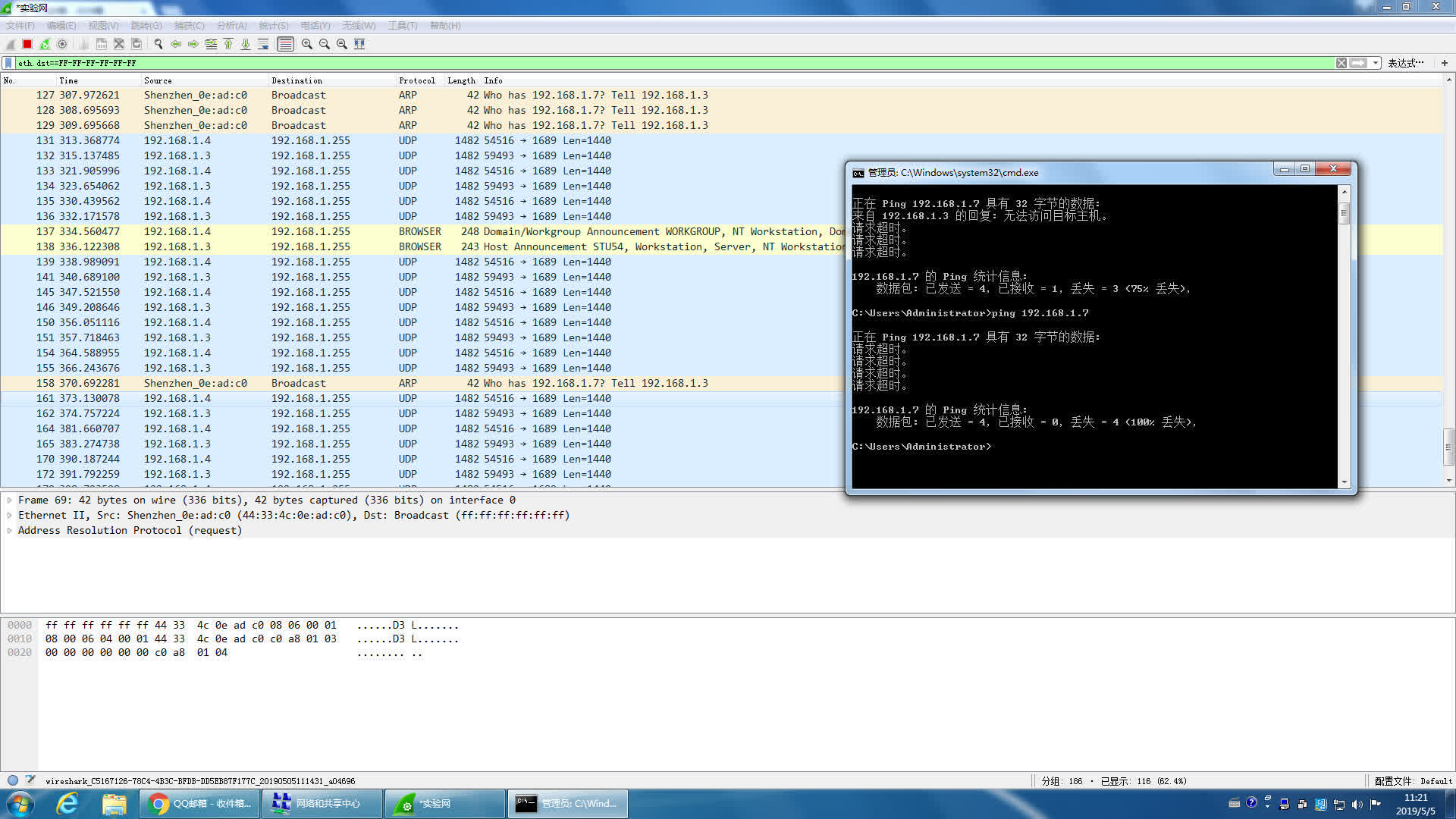

收到该帧的主机截屏WireShark

PC2 发广播帧

哪些主机可以收到？

我们在这个实验里为PC1、PC2配置了VLAN10，为PC3、PC4配置了VLAN20，使用PC3发的广播帧，因此PC3和PC4收到

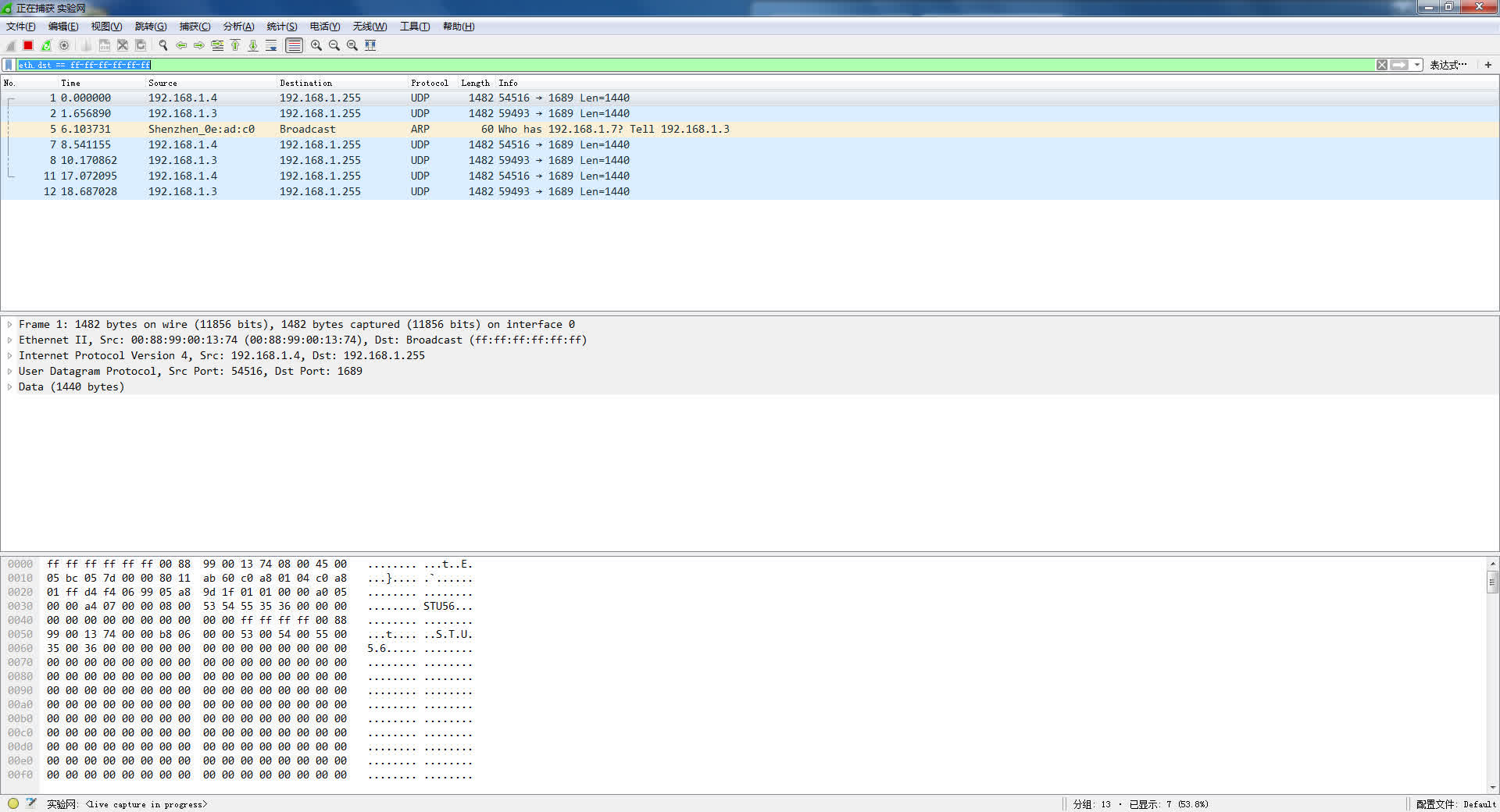

收到该帧的主机截屏WireShark

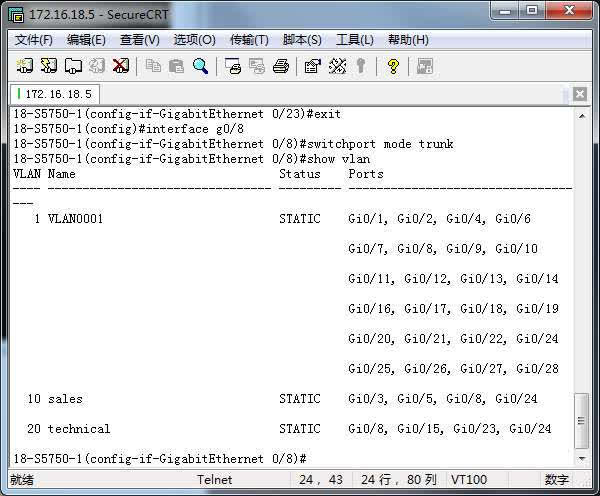

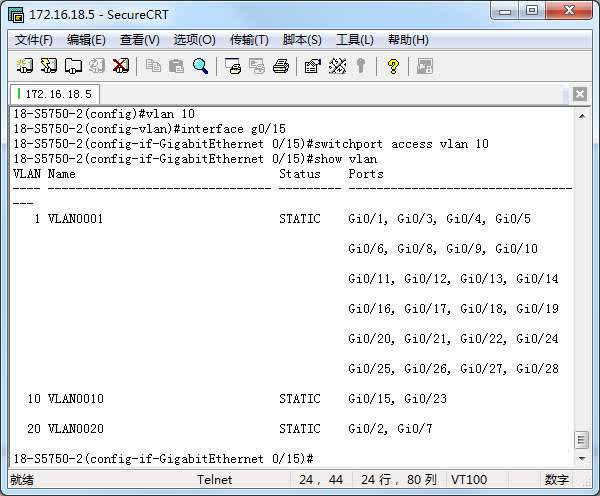

SwitchA#show vlan并截屏

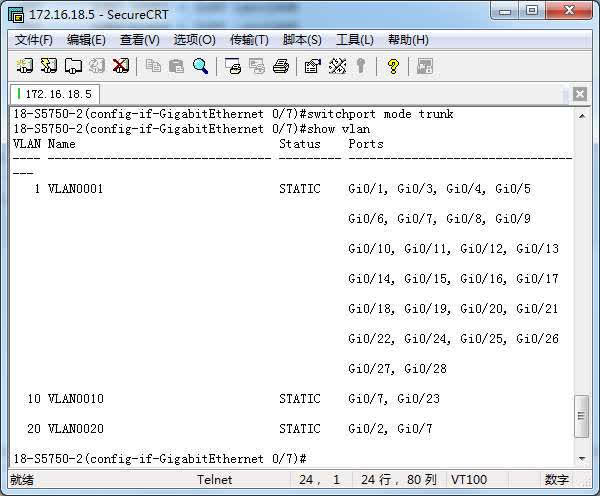

SwitchB#show vlan并截屏

分析实验结果

我们在这个实验里为PC1、PC2配置了VLAN10，为PC3、PC4配置了VLAN20，因此PC1、PC2属于同一个广播域，PC3、PC4属于同一个广播域，不同广播域之间发送的帧是收不到的。

接上一步骤，将SwitchA和SwitchB的接口F0/24分别改为VLAN 10和VLAN 20：

PC1 分别向PC2、PC3和PC4发帧

哪些主机可以收到？

PC4

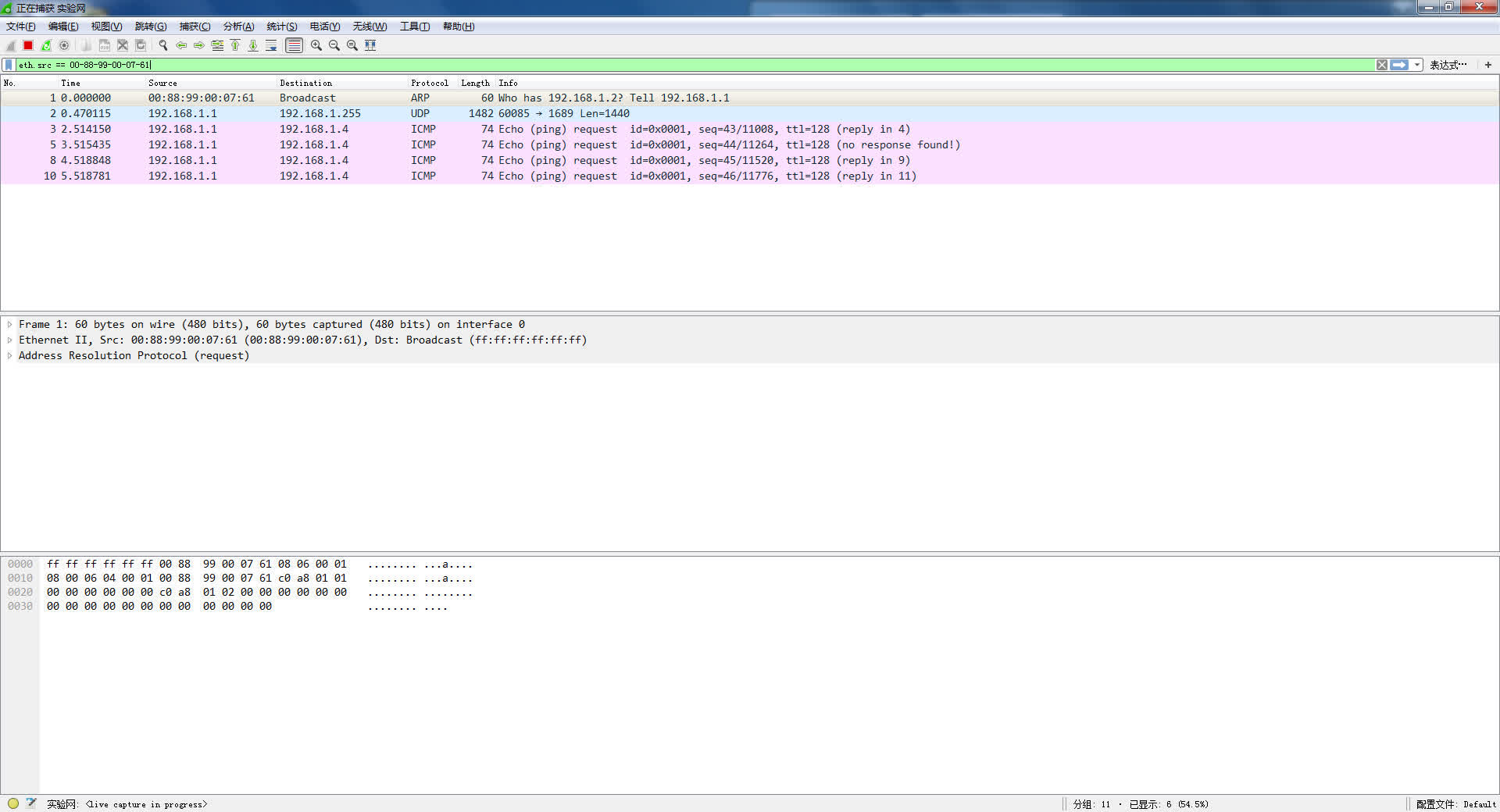

收到该帧的主机截屏WireShark：

PC2 发广播帧

哪些主机可以收到？

由于我们的接线略有区别，我们是使用PC3发送的广播帧，没有主机收到

收到该帧的主机截屏WireShark

不存在的

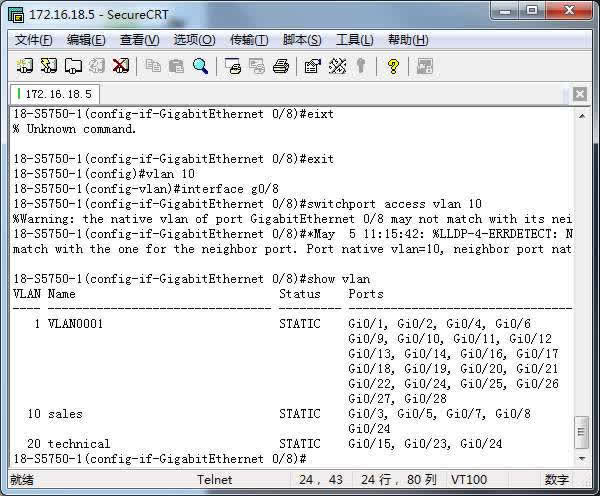

SwitchA#show vlan并截屏

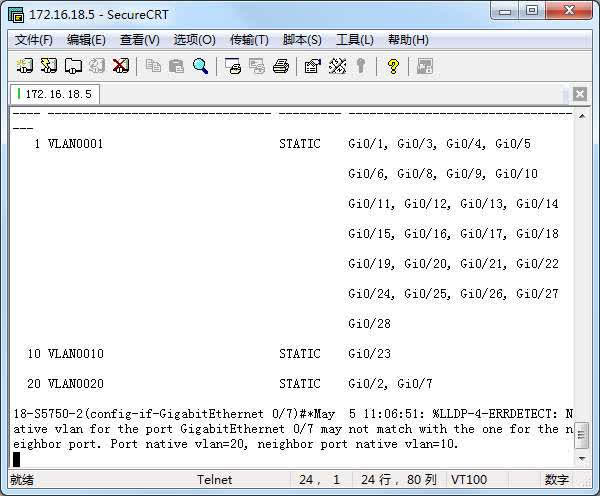

SwitchB#show vlan并截屏

分析实验结果

PC1发送的帧先被转发到同一交换机上同为VLAN10的接口，于是帧到达另外一个交换机；另外一个交换机是从配置为VLAN20的端口收到的帧，因此转发给这个交换机上另一个配置为VLAN20的端口的PC4

PC3发送的帧会被转发给同一交换机上同为VLAN20的接口或者干道，然而改变配置后均不存在，因此其发送的帧没有人可以收到。

实验体会

相对于上次实验，这次实验显得相对轻松，只用了一堂实验课而没有在课下继续来到实验室。整个实验过程中也没有特别多的问题，遇到的各种情况基本上都是符合心理预期的。通过这次实验，我对VLAN协议是怎样划分广播域以及多个交换机之间是怎样进行VLAN协议的有了更深的理解和体会。
