二层交换机实验 dfydada

实验题目

二层交换机实验

实验目的

掌握二层交换机的基本配置和使用方法。

预备知识

ping命令可以用来测试网络的连通性。

每次ping都将发出4个echo请求包给目的主机，目的主机每收到一个echo请求包(echo request)之后都将发回echo响应包(echo reply)。因此，ping可以用来检测网络的双向连通性。

ping命令

C:\>ping  目的主机的IP地址        ！发出4个请求包，例如，C:\>ping 192.168.1.2
C:\>ping  -t  目的主机的IP地址    ！持续发出请求包，例如，C:\>ping –t 192.168.1.2

注意事项

1. 查看主机的校园网网卡的IP地址和子网掩码。 四台主机的IP地址为172.16.X.2~172.16.X.5, 子网掩码都是255.255.0.0,默认网关为172.16.0.1，其中，X为组号。如果没有设置好要设置一下。
2. 每次做实验前先用#reload重启设备,否则，可能会遗留前面配置的内容。
3. 主机上禁用Windows防火墙（控制面板/系统和安全），否则防火墙可能会禁用ping。

实验内容

在两个交换机之间连接一条网线，每台交换机连两台主机。

四台主机配置IPv4地址：192.168.1.1、192.168.1.2、192.168.1.3和192.168.1.4，子网掩码均为255.255.255.0。

用ipconfig命令查出四台主机的MAC地址(注意：查实验网接口，不是校园网接口)

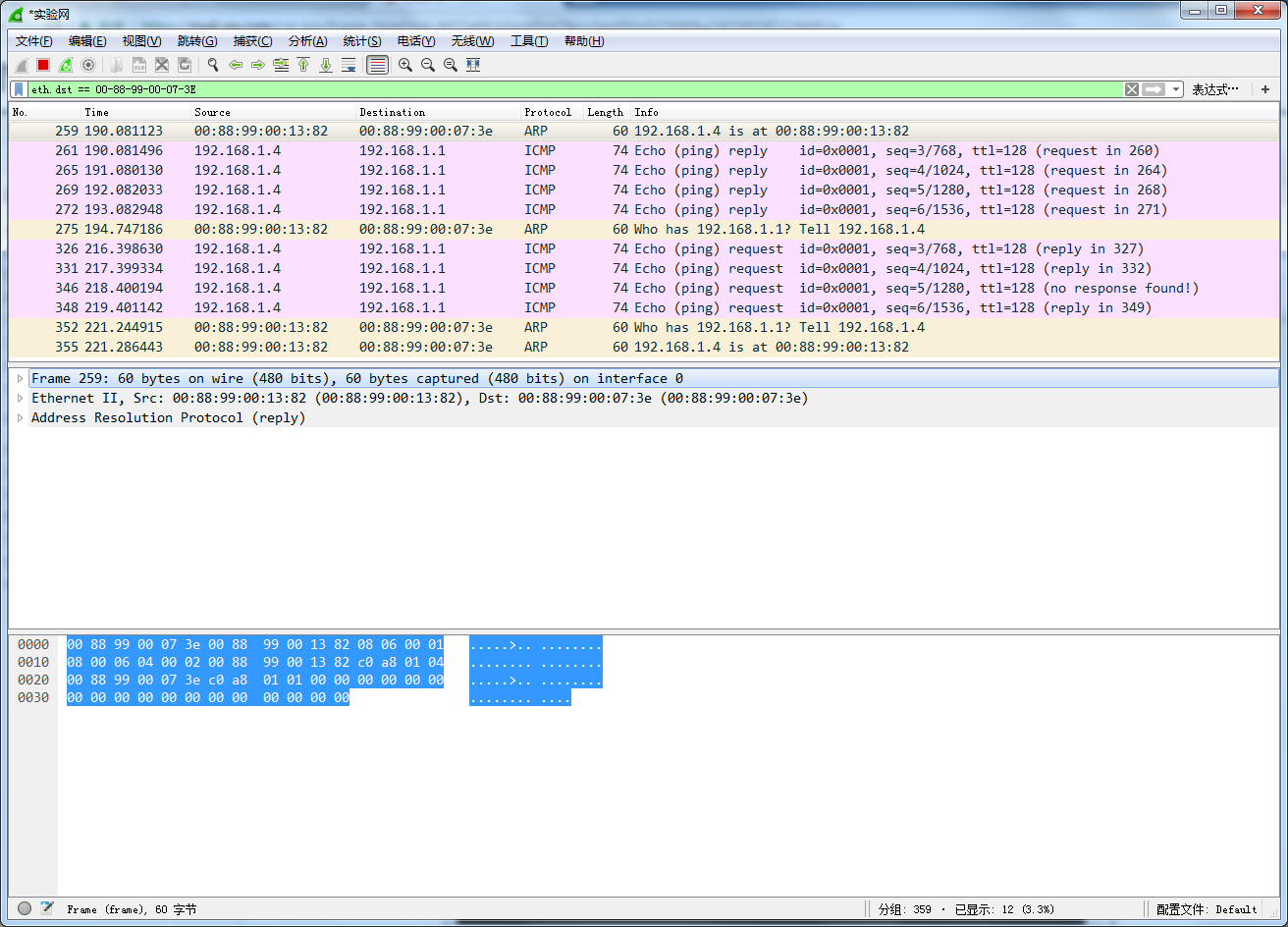

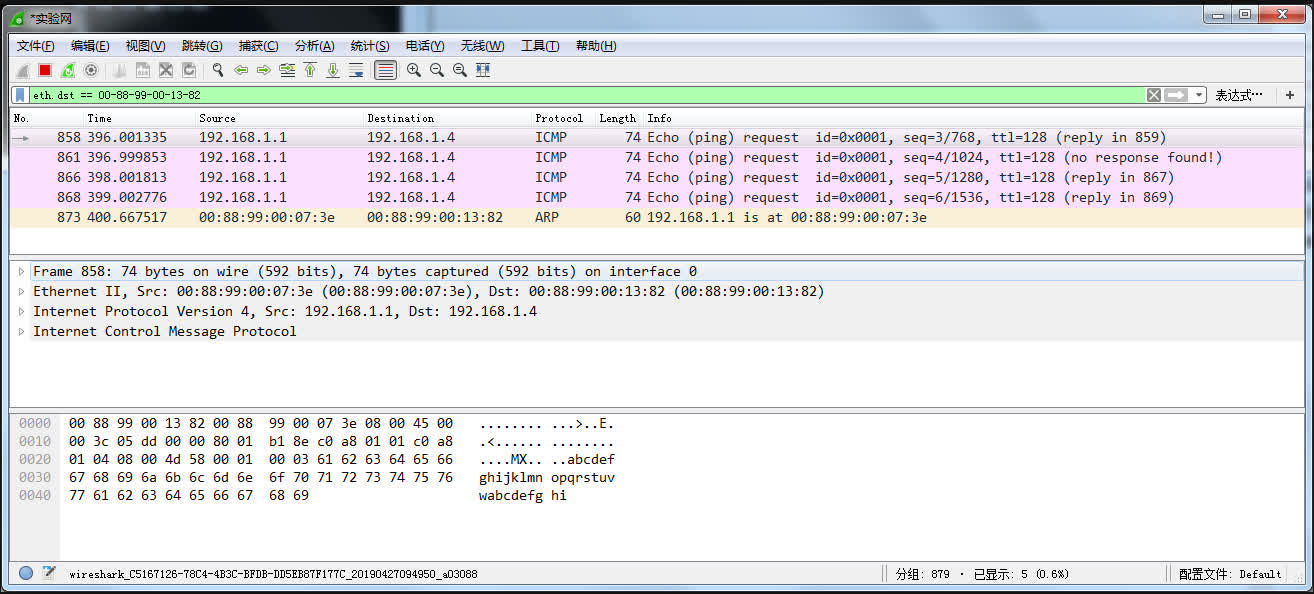

Wireshark以太网帧（DIXv2）截屏：

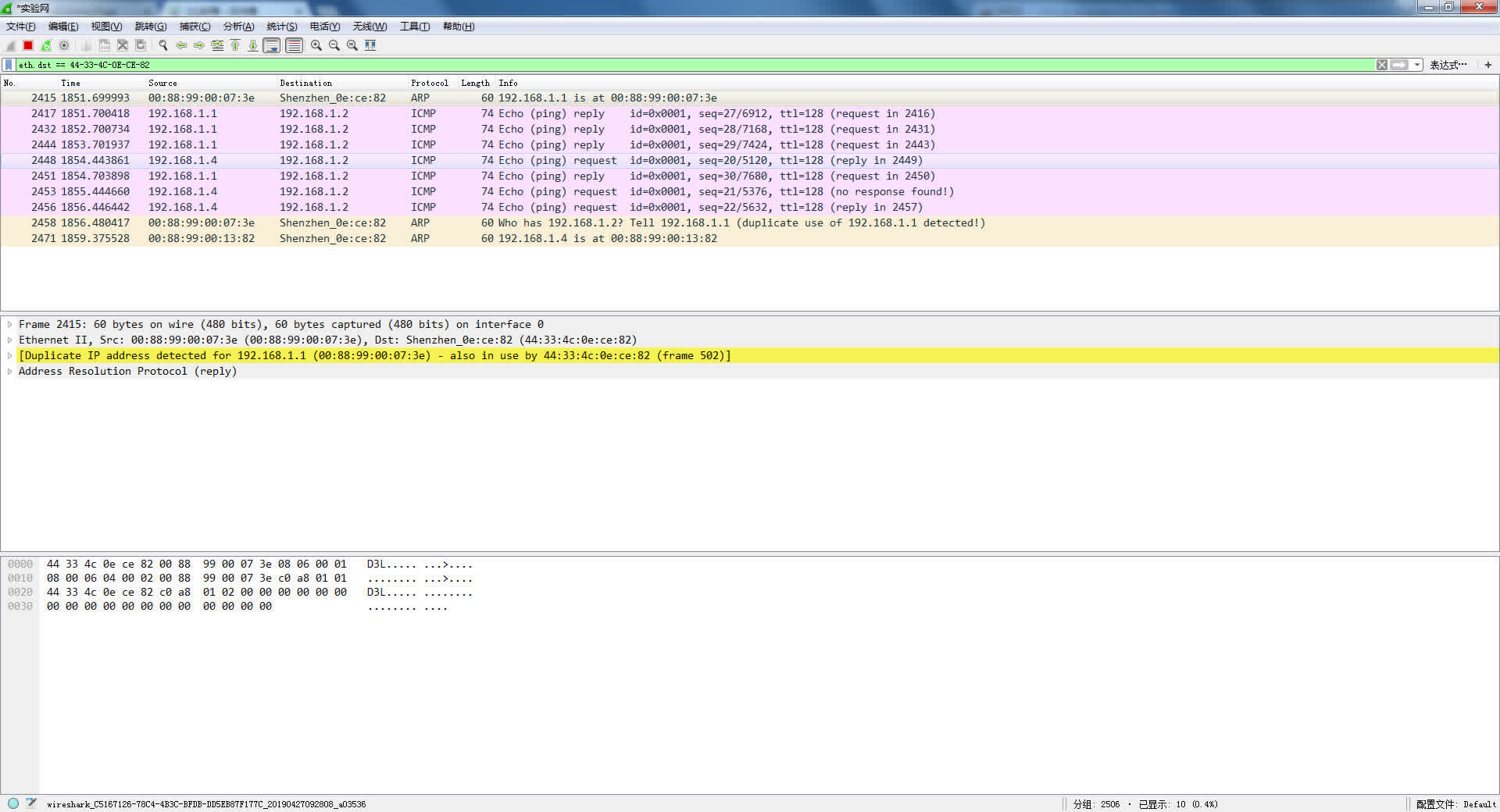

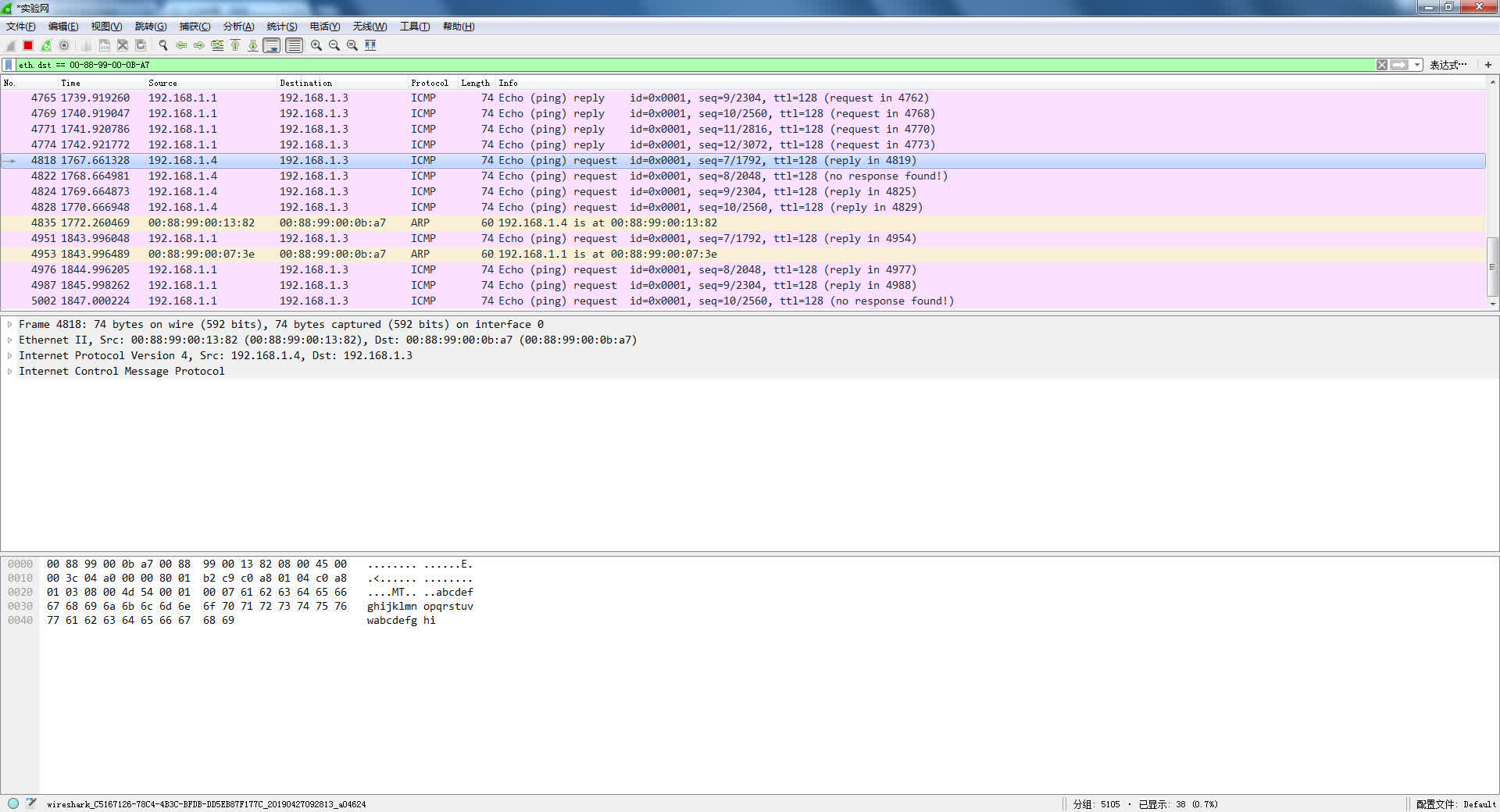

每台主机用Wireshark检测出一个其它主机发给自己的以太网帧并截屏（用anysend或者用ping IP地址产生包）。Wireshark Filter：eth.dst == 84-A6-C8-C0-BB-CF(主机的实验网网卡地址)进行过滤。

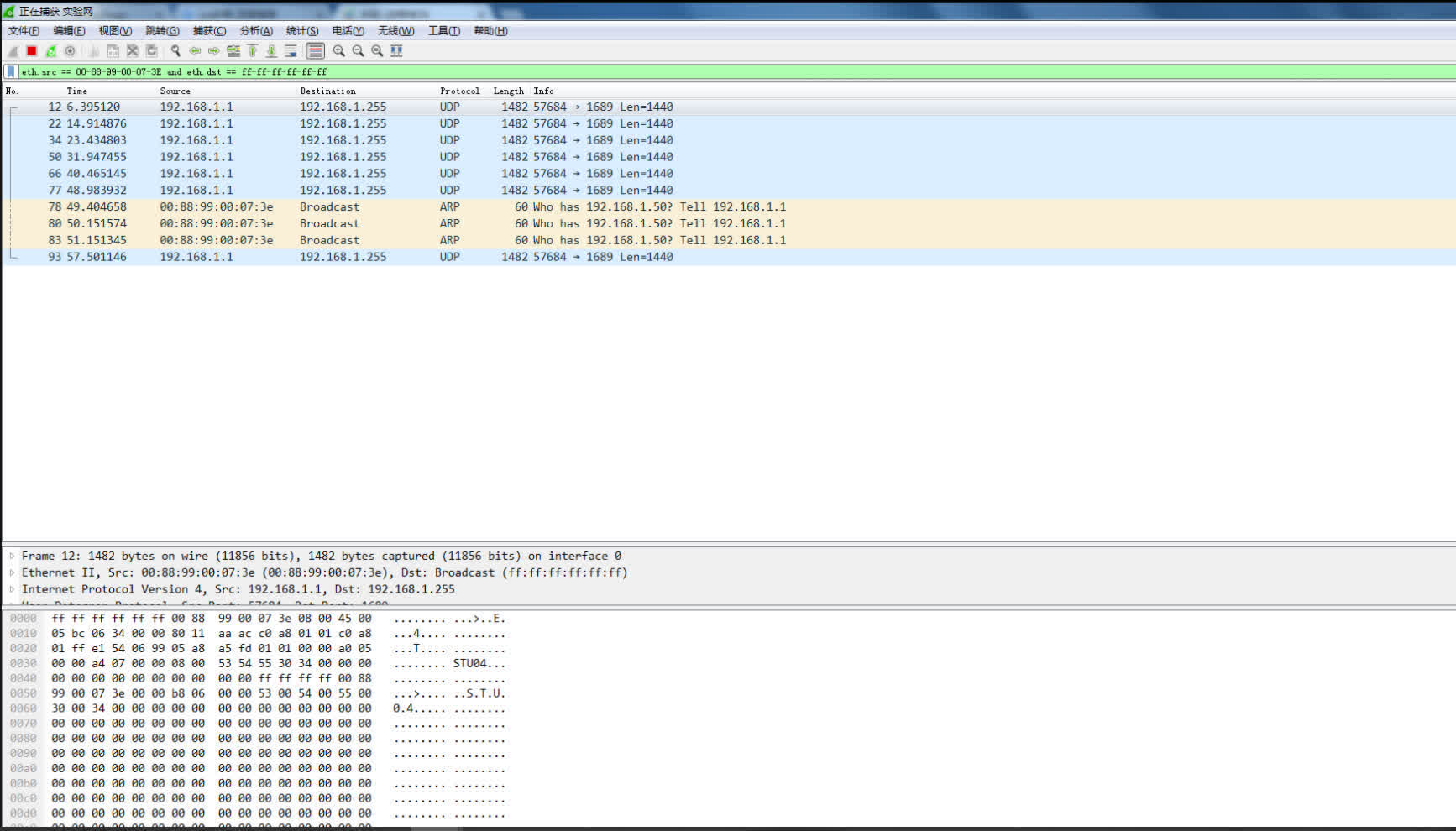

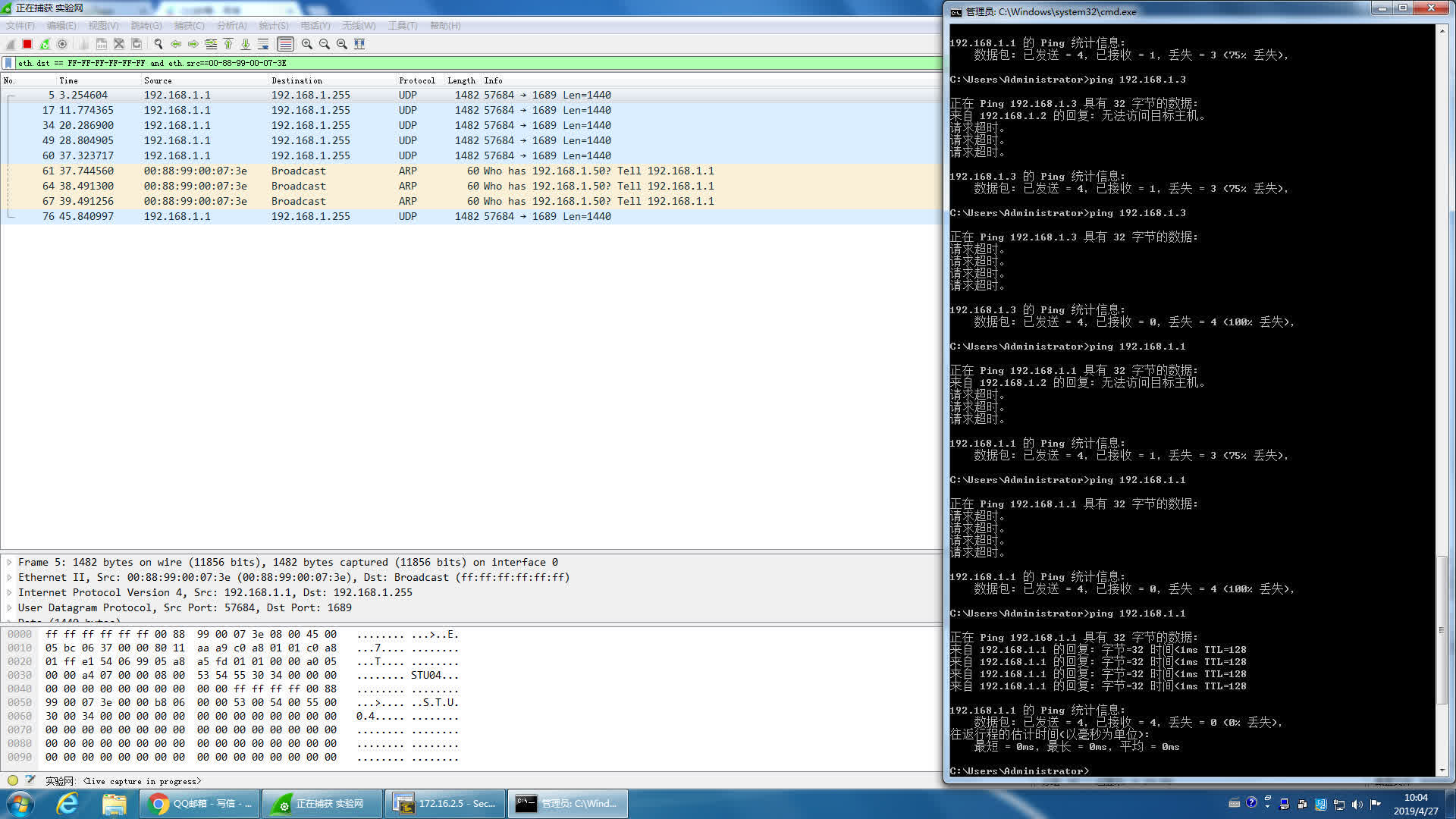

直接用anysend发送一个广播帧，或者用一台主机（例如，192.168.1.1）ping一个子网中不存在的IP地址(例如，192.168.1.50)来产生广播帧(ARP包)。在所有主机上用Wireshark检测这个以太网广播帧（源MAC地址为该主机的地址，目的MAC地址为广播地址）并截屏。

Wireshark Filter：

eth.src == 00-88-99-00-07-3E and eth.dst == FF-FF-FF-FF-FF-FF。

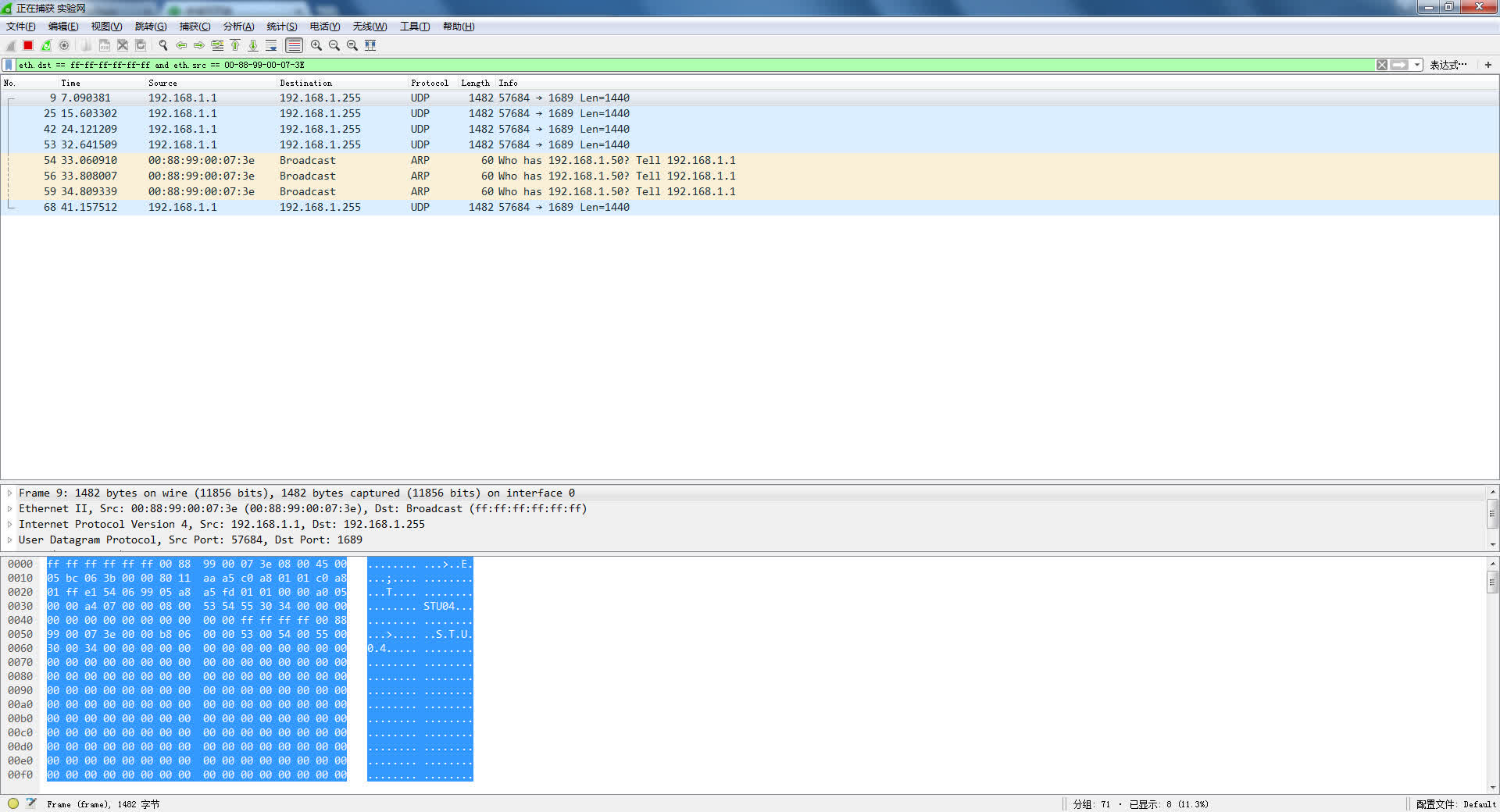

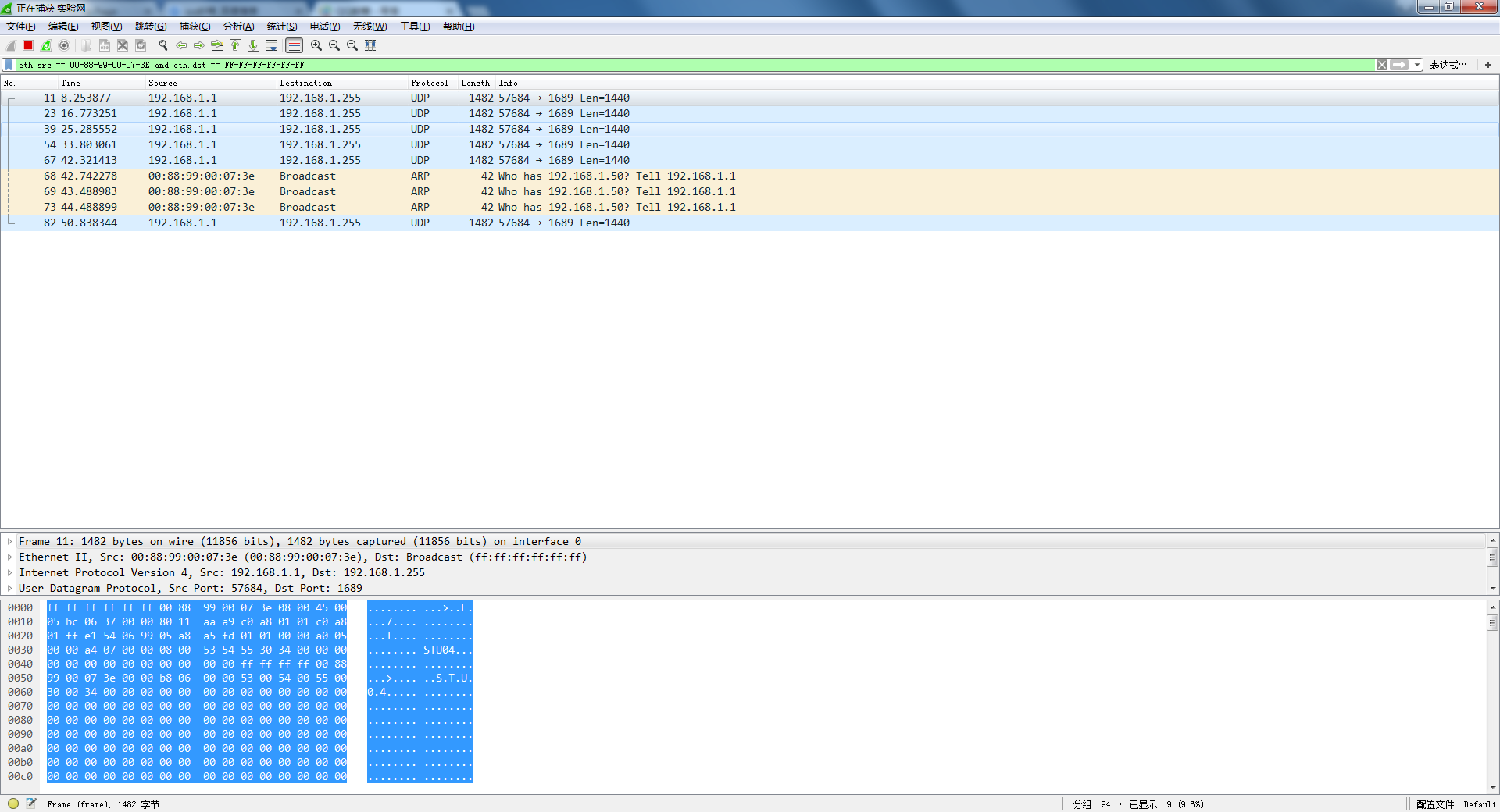

在四台主机上捕捉发给自己的广播帧并截屏：

在两个交换机之间再连接一条网线。

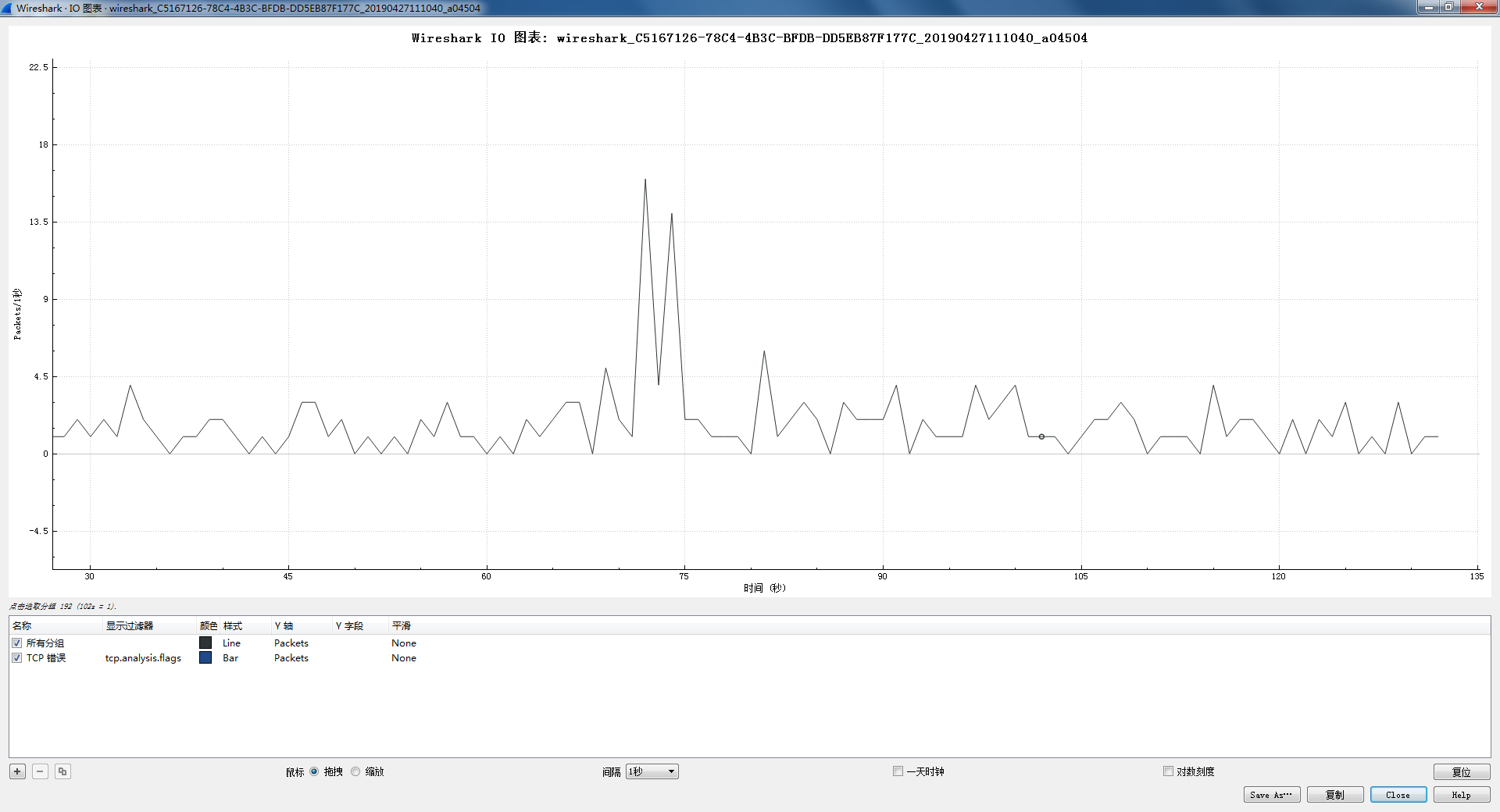

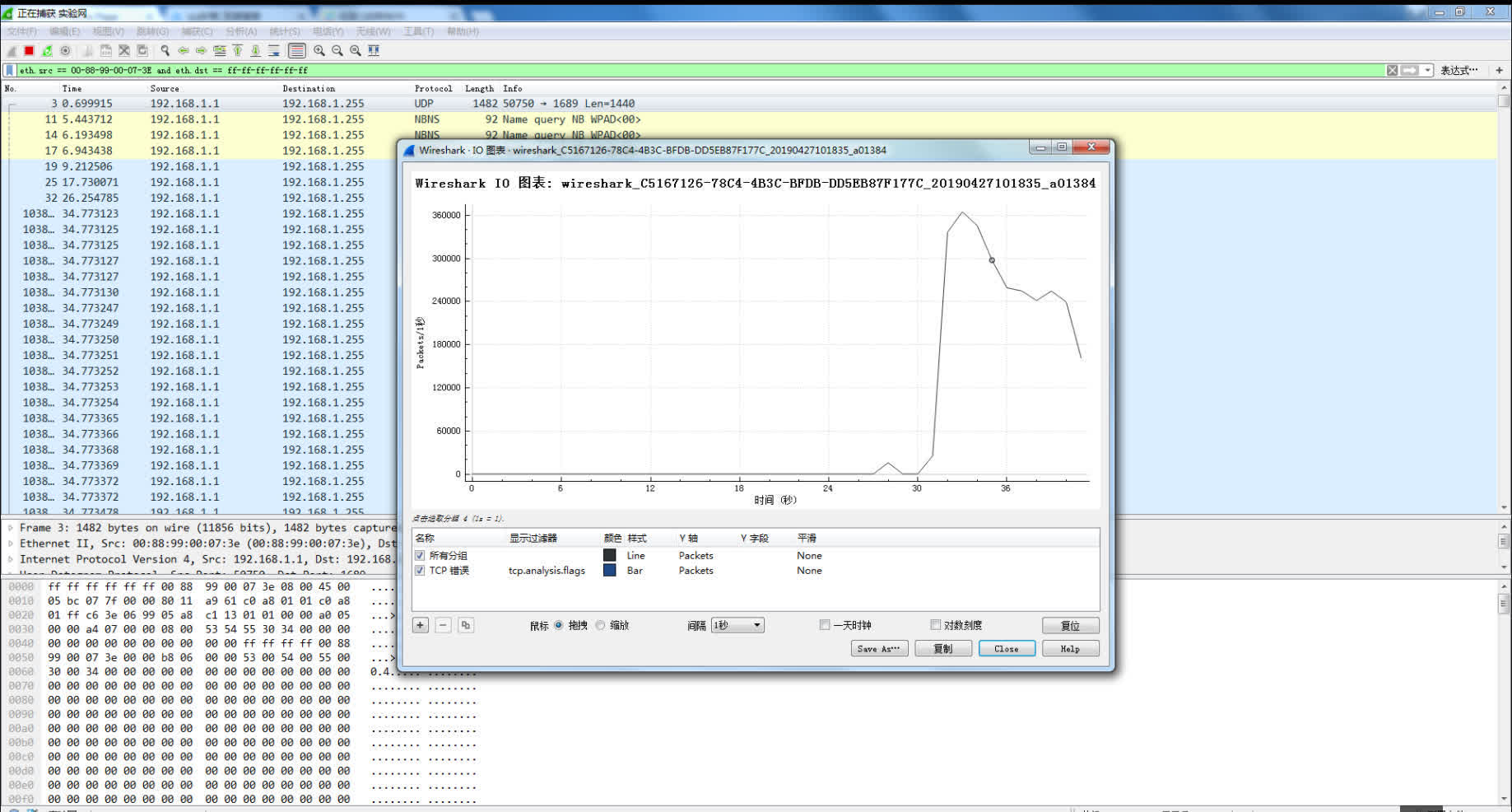

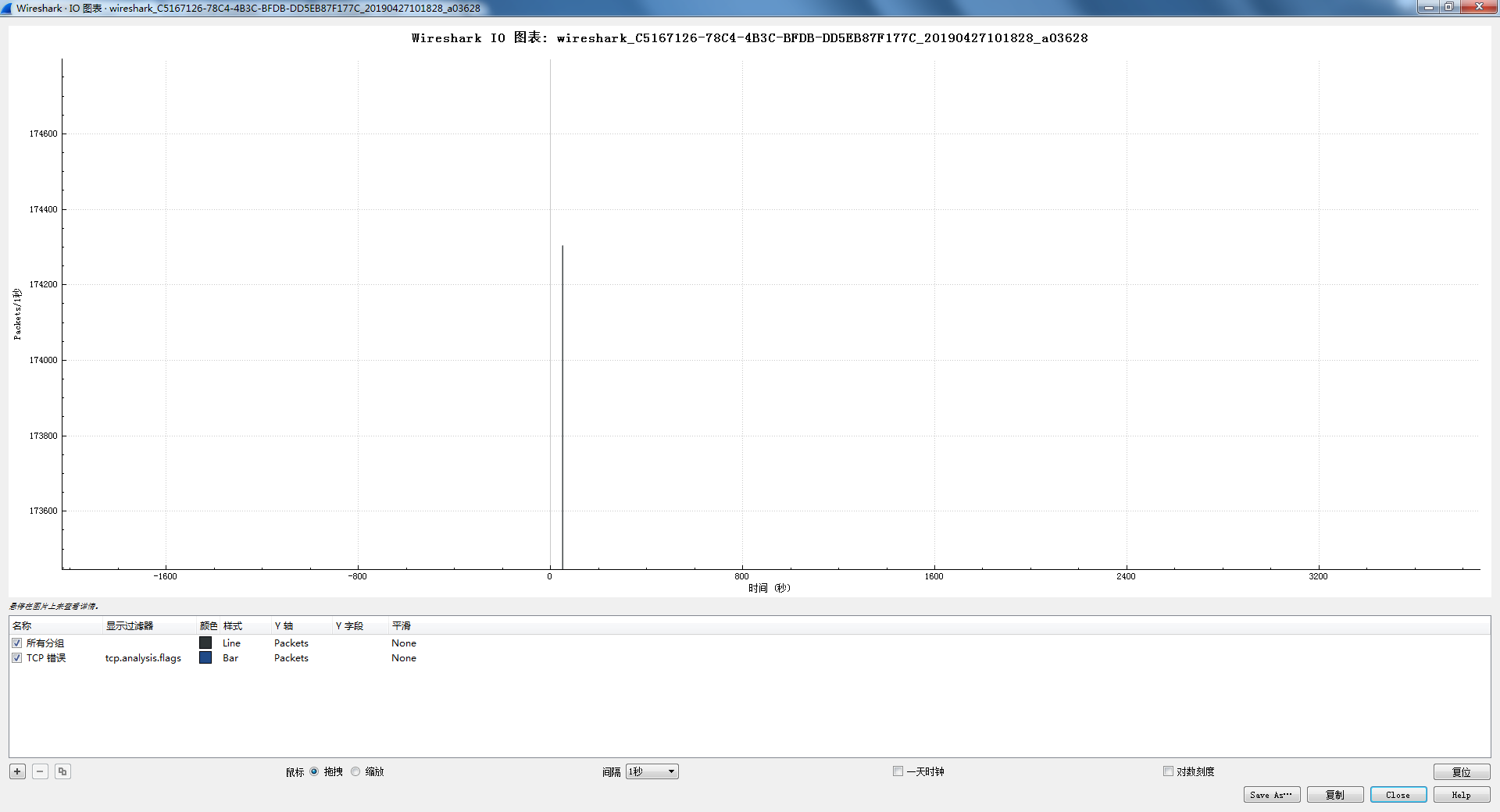

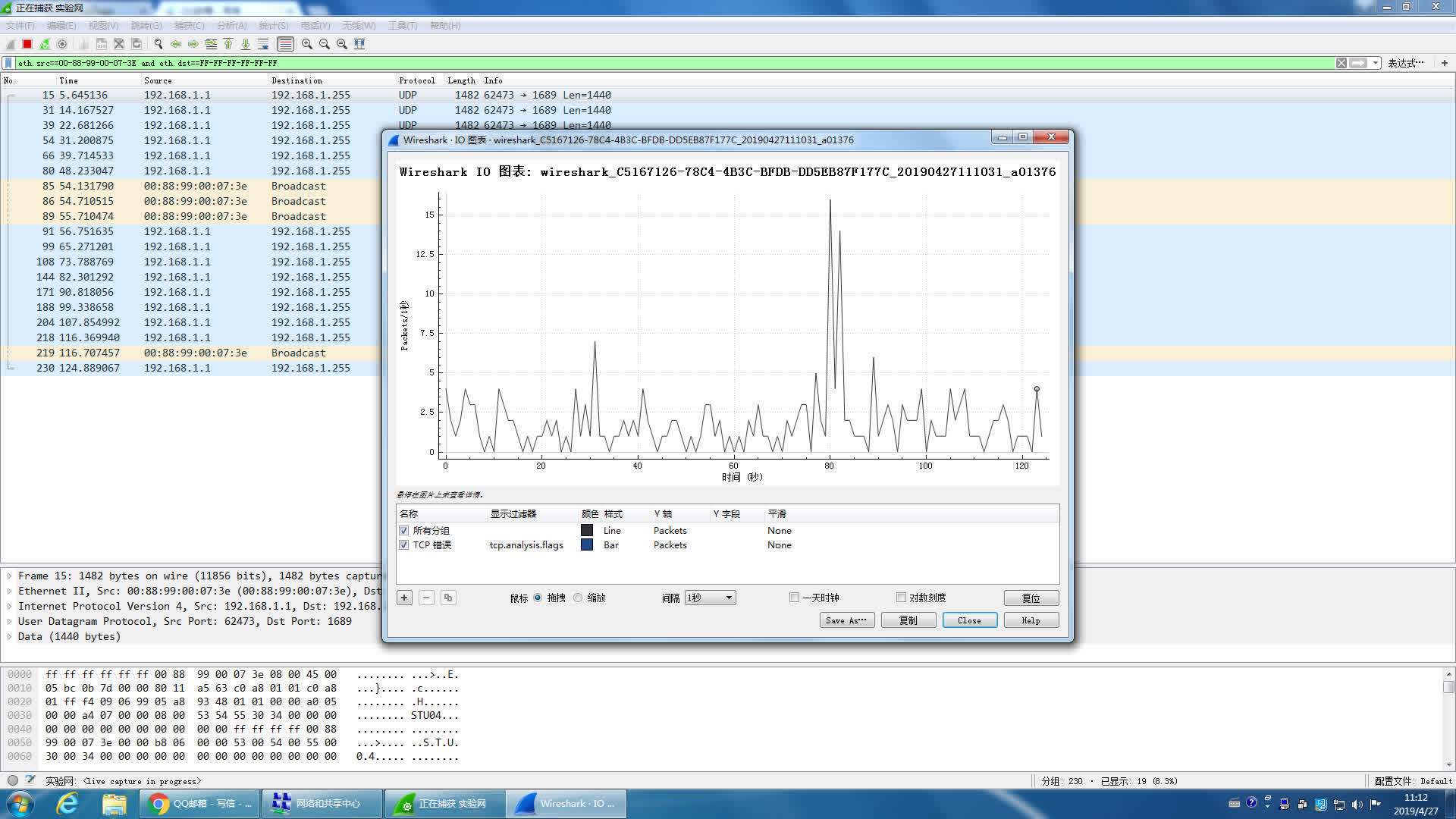

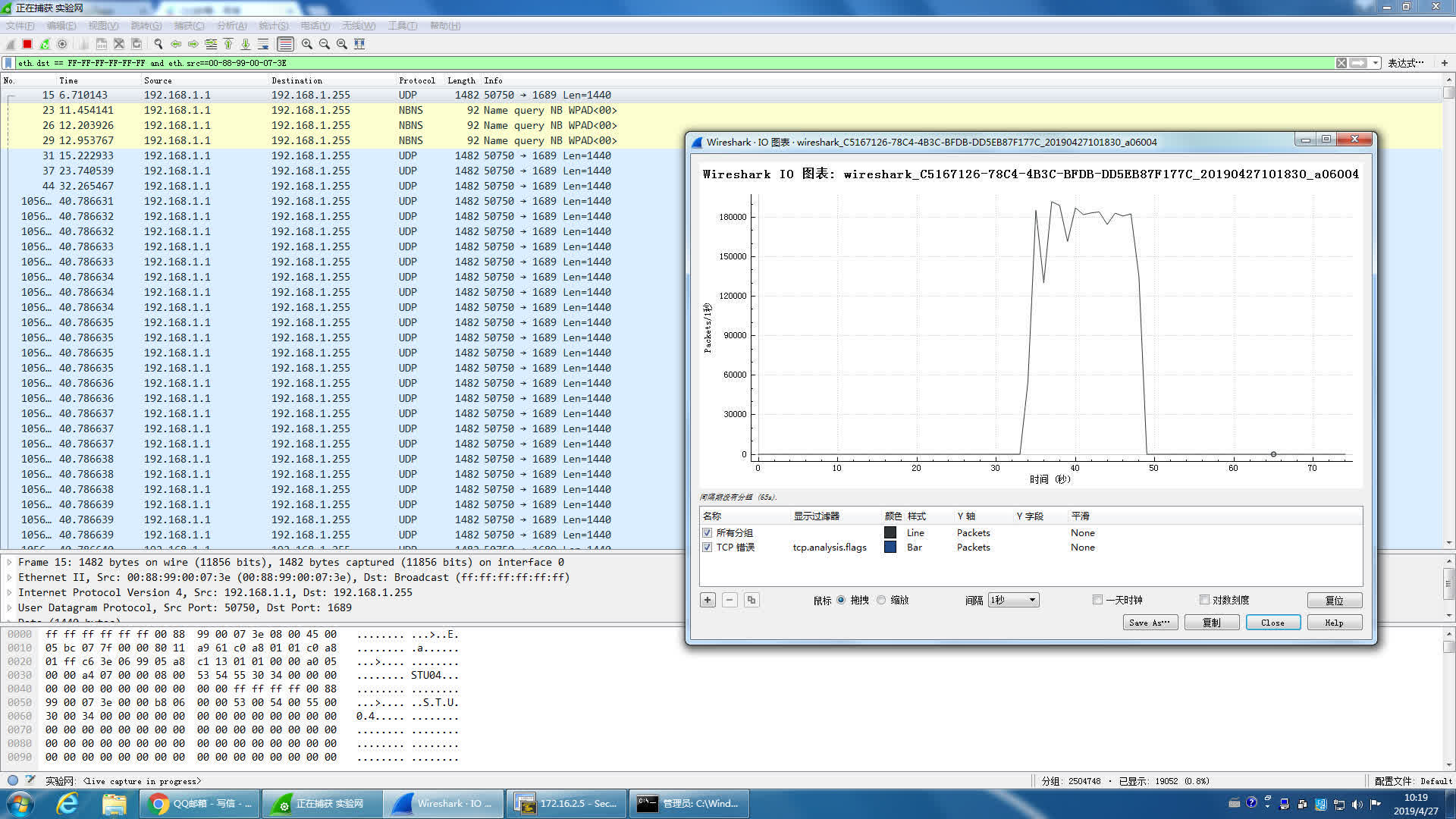

用步骤(2)的方法产生广播帧，并用Wireshark检测广播风暴（capture/interfaces）, 得到实验网接口收发包的速度(packets/s），截屏该画面。注意：当发现广播风暴时要及时断开其中一条网线以避免死机。 在四台主机上捕捉广播风暴并截屏收发包的速度：

先在两台交换机上启动生成树算法，然后在它们之间重新连接两条网线，检测是否会出现广播风暴，截屏Wireshark。

启动生成树算法的命令：

(config)#spanning-tree

是否存在广播风暴？(是/否)

否

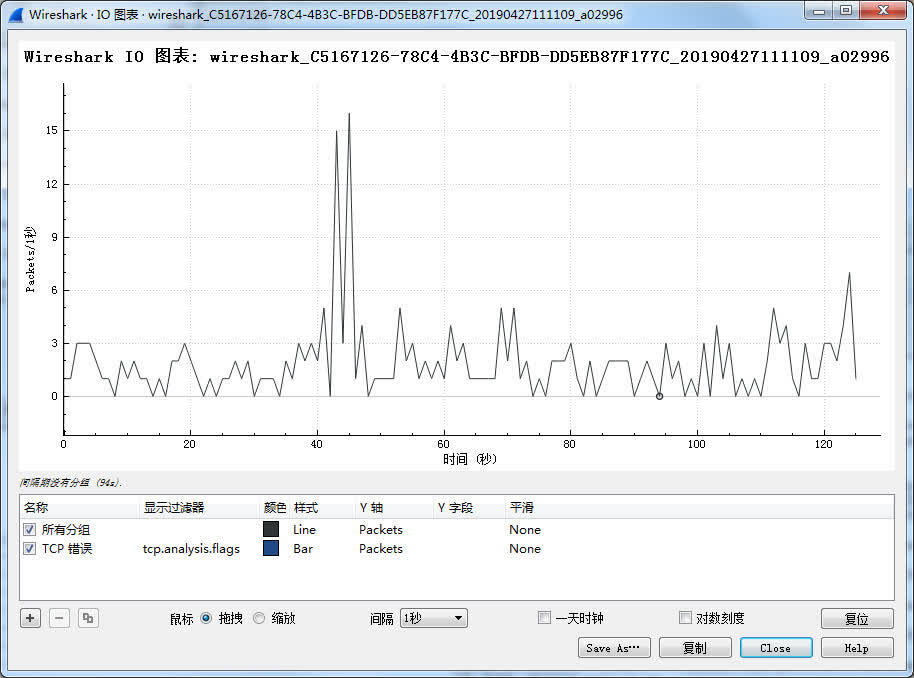

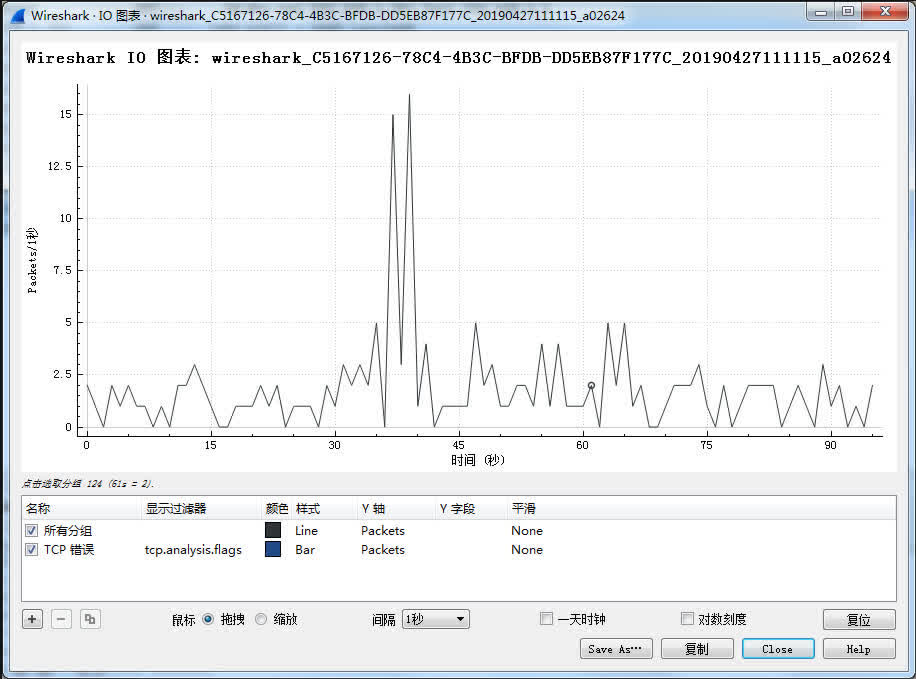

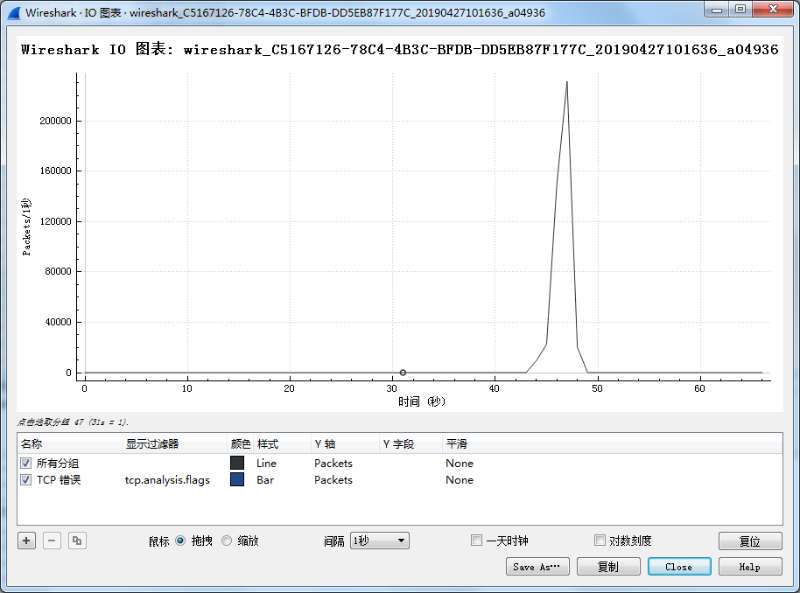

经过2分钟截屏Wireshark（capture/interfaces）：

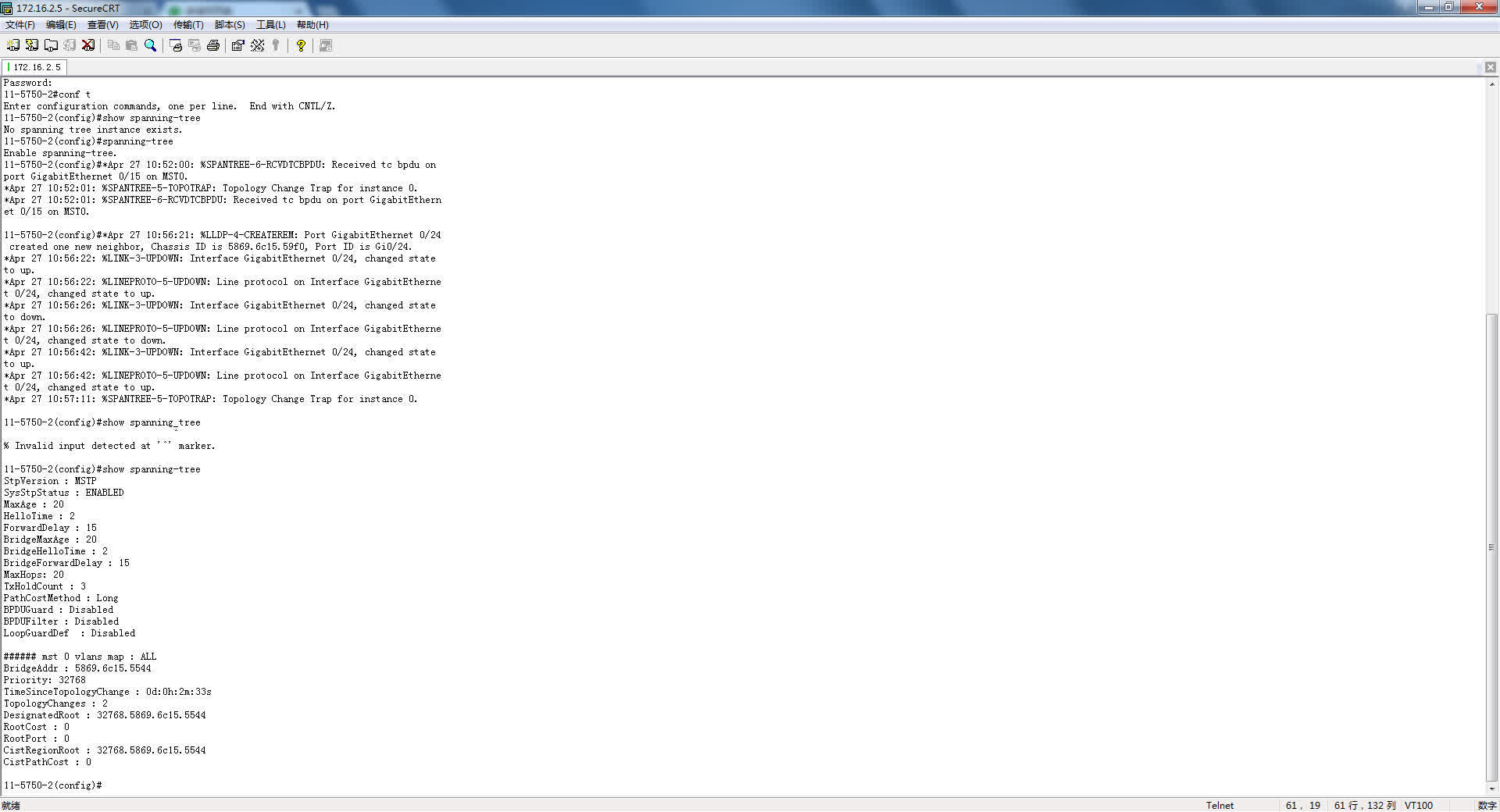

在两台交换机上执行显示生成树参数的命令并截屏：

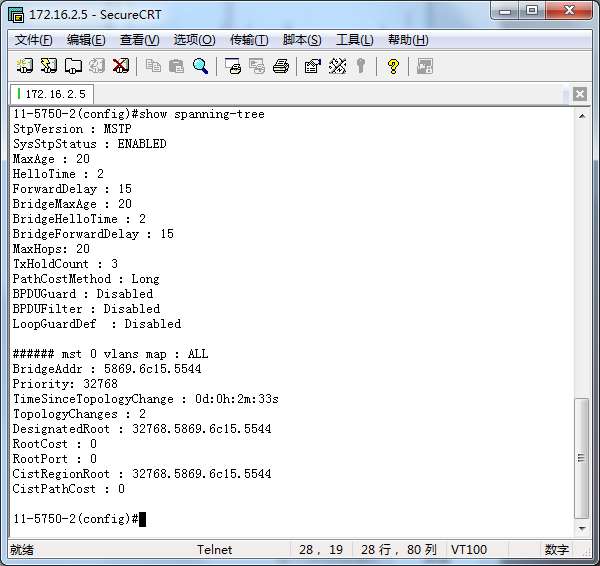

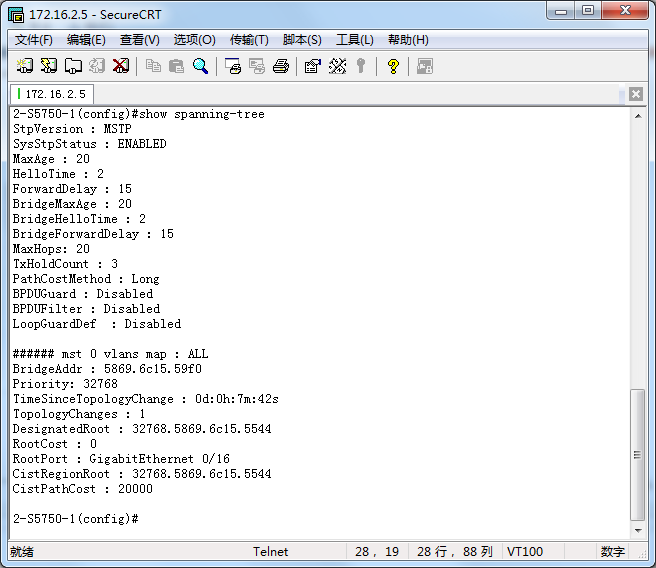

(config)#show spanning-tree

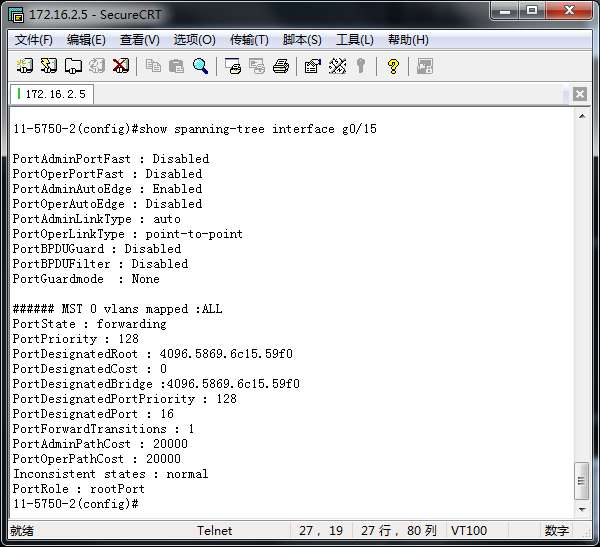

在两台交换机上执行显示接口f0/1和f0/2的生成树参数的命令并截屏：

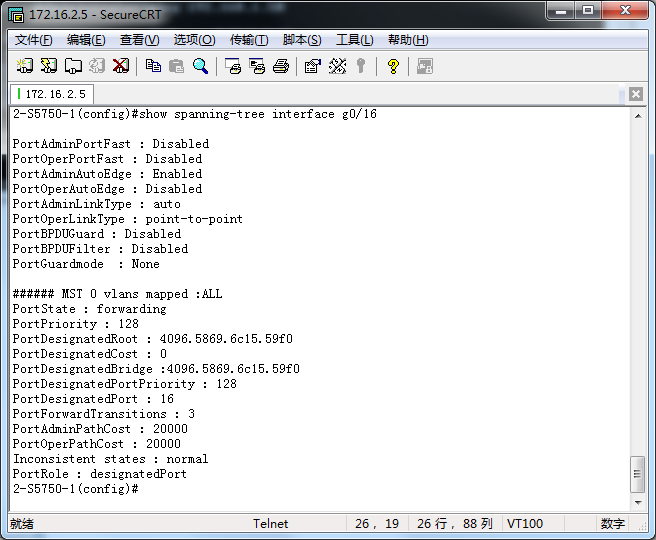

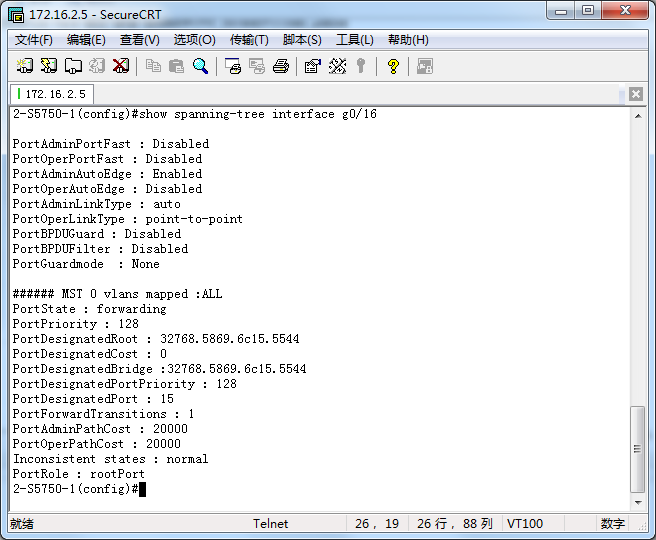

(config)#show spanning-tree interface f0/2 或 f0/1

根据上面结果填表

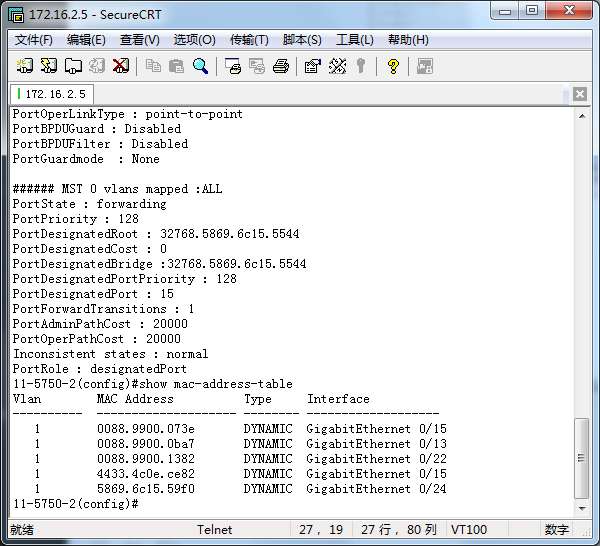

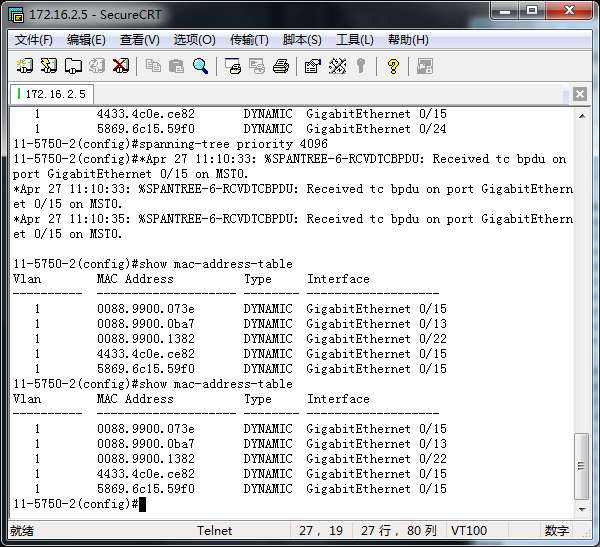

显示两台交换机的MAC地址表, 通过ping让每个MAC地址表包含全部主机的MAC地址，然后截屏：

命令:

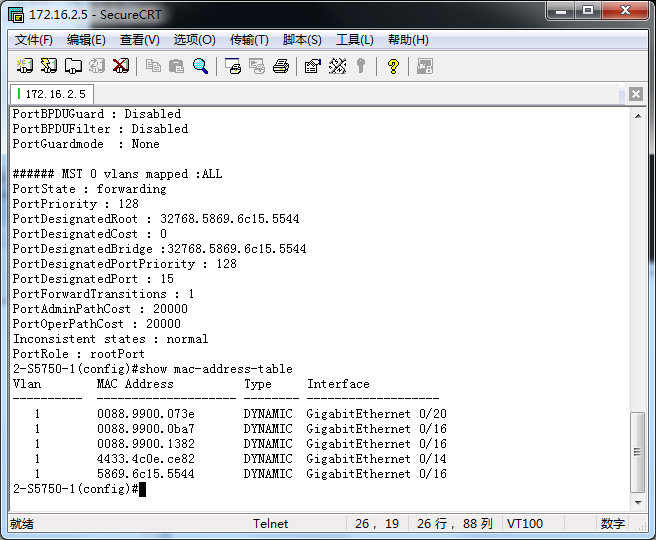

#show mac-address-table

1. Switch1的MAC地址表截屏：
2. Switch2的MAC地址表截屏：

在(4)的基础上，修改优先权令另一台交换机成为根网桥，ping通后查看生成树信息并填表：

(config)#spanning-tree priority 4096    !设置交换机优先权为4096。默认优先权为32768

实验体会
